一
、產品概述

我國電力係統常用的中性點接地方式有：中性點直接接地
、中性點不接地、中性點經消弧線圈接地（諧振接地）、中性點經電阻接地這四種方式。電力係統接地運行方式涉及電網的安全運行、供電可靠性、用戶用電安全等諸多重要問題。在專業技術方麵涉及電力係統、過電壓與絕緣配合
、繼電保護
、通信與自控、電磁兼容、jiedishejidengzhuduolingyu，shiyigeneirongguangfandexitongwenti。qizhong
，zhongxingdianjingdianzujiedijiushizaidianwangzhongxingdianyudizhijianchuanlianjierumouyidianzuqi。shidangxuanzesuojiedianzuqidezuzhi，bujinkeyixiefangdanxiangjiedidianhuhoubanbodenengliang

，congerjianshaodianhuzhongrandekenengxing
，yizhidianwangguodianyadefuzhi，haikeyitigaojidianbaohuzhuangzhidelingminduyizuoyongyutiaozha，congeryouxiaobaohuxitongzhengchangyunxing。

在交流電網中
，特別是以電纜供電的網絡采用電阻接地日益廣泛。可安裝於發電廠廠用電係統

、變電所供電係統、工礦企業配電係統中，實現這些電網采用中性點經電阻接地的係統運行方式。

二、產品功能

1、針對性強，保護到位

變(bian)壓(ya)器(qi)中(zhong)性(xing)點(dian)接(jie)地(di)電(dian)阻(zu)櫃(gui)適(shi)用(yong)於(yu)係(xi)統(tong)中(zhong)性(xing)點(dian)采(cai)用(yong)小(xiao)電(dian)阻(zu)或(huo)中(zhong)電(dian)阻(zu)接(jie)地(di)的(de)場(chang)合(he)。此(ci)時(shi)，電(dian)網(wang)出(chu)現(xian)單(dan)相(xiang)接(jie)地(di)故(gu)障(zhang)時(shi)需(xu)立(li)即(ji)跳(tiao)閘(zha)切(qie)除(chu)故(gu)障(zhang)線(xian)路(lu)。當(dang)電(dian)網(wang)出(chu)現(xian)單(dan)相(xiang)接(jie)地(di)時(shi)，接(jie)地(di)電(dian)阻(zu)向(xiang)接(jie)地(di)點(dian)提(ti)供(gong)附(fu)加(jia)阻(zu)性(xing)電(dian)流(liu)
，使(shi)接(jie)地(di)電(dian)流(liu)呈(cheng)阻(zu)容(rong)性(xing)質(zhi)，從(cong)而(er)保(bao)證(zheng)產(chan)生(sheng)的(de)過(guo)電(dian)壓(ya)不(bu)超(chao)過(guo)2.6倍的相電壓。

2、結構緊湊

，便於安裝

變壓器中性點接地電阻櫃將零散的Z型接地變壓器（如係統無中性點引出則需加裝）、電阻器、電流互感器、測量儀表、jiedibaohushuchuduanzidengdianqishebeizhengtizuhezaiyigefengbijinshuguinei，erqiekeyixuanpeigelikaiguan，chengtaogonghuo，anquankekaoxinggao
，buzhiqingxizhengqi，bianyuanzhuangtiaoshijicaozuoweihu。

3、選材考究
，充分保證產品質量

變壓器中性點接地電阻櫃內的接地變壓器為優質幹式變壓器，其一次繞組為“Z”形接線；電阻器采用不鏽鋼合金
、鎳鉻合金等材料製成，導電率高、通流能力強、耐高溫
、最高使用溫度可達1600℃

；溫度係數≤ -0.045% /℃、阻值穩定、耐腐蝕
、防燃防爆、可靠性高。

4、監測功能齊全，並提供模擬量輸出

變壓器中性點接地電阻櫃可配備電流互感器和動作記錄儀，正常時可監視中性點不平衡電流；出現單相接地故障時，可記錄動作次數；且可給保護和監控係統提供模擬量輸出；還可根據需要加裝專用避雷器。同時應用戶要求本設備可加裝測控保護裝置。

三、產品規格型號

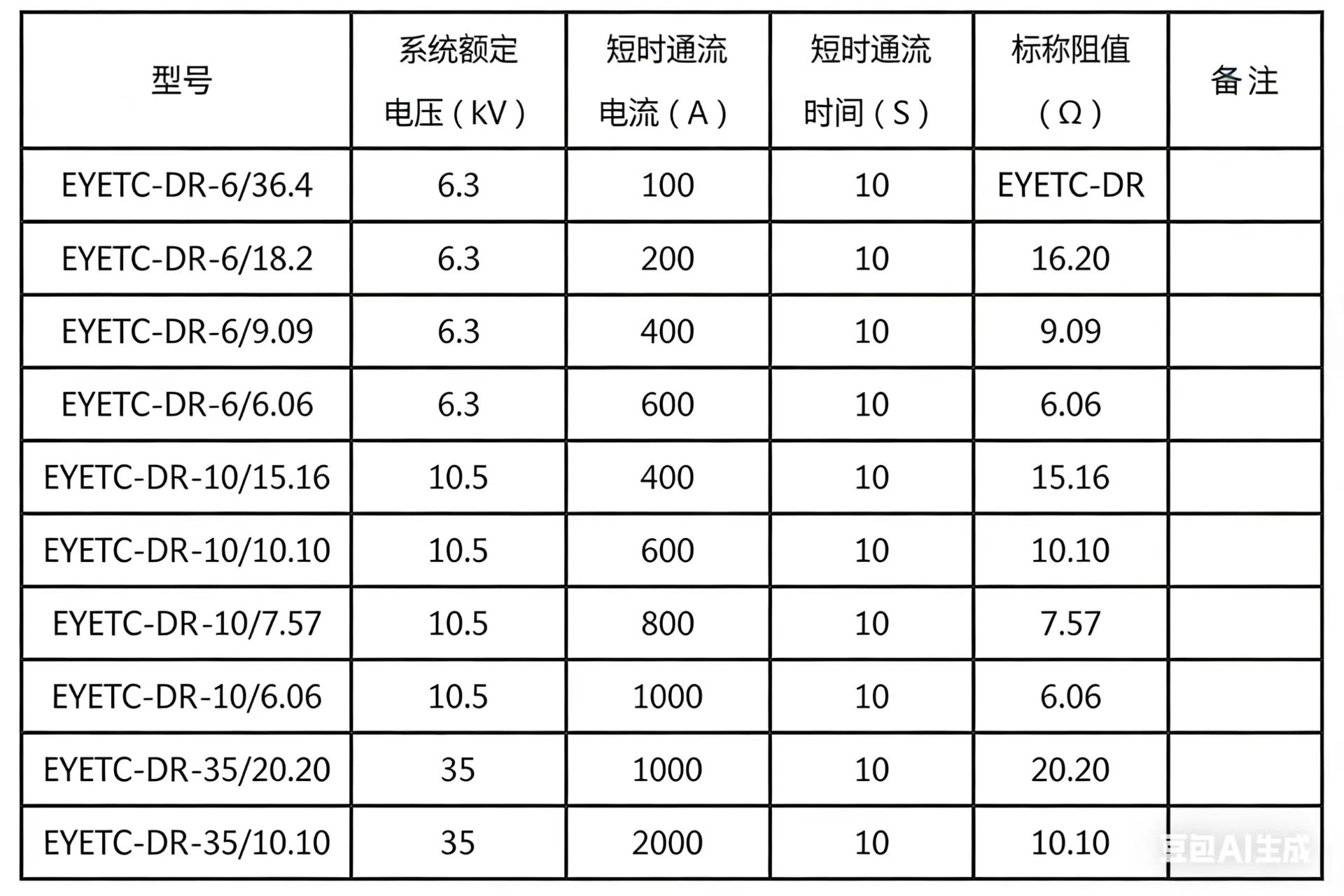

6kV、10kV、35kV、66KV變壓器中性點接地電阻常規參數

注：

1、電阻櫃阻值可從1歐姆到2000歐姆


，電流從1安培到2000安培設計
，允許通流時間10s、15s、30s、60s
、2h。電阻值的誤差±3%。

2、電阻櫃用於戶外或戶外
，櫃體采用不鏽鋼板或冷軋鋼板噴塑支持

，耐腐蝕
、防護等級高。

3、可加裝隔離開關，檢修方便，也可加溫濕度控製裝置。

四、執行標準

      DL/T780-2001     配電係統中性點接地電阻器

      GB6450           幹式電力變壓器

      DL/T620-1997     交流電氣裝置的過電壓保護和絕緣配合

      GB/T16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求

      GB1208-1997      電流互感器

      GB4208-93        外殼防護等級（IP代碼）

      IEEE32-1972標準 中性點接地裝置的技術
、術語和試驗
